Телескопные подъемные колонны PHOENIX PH56
арт.040013636
PH56-M1A-ST-ST-400-0-i=6:1-Ku40x10-L-0-0

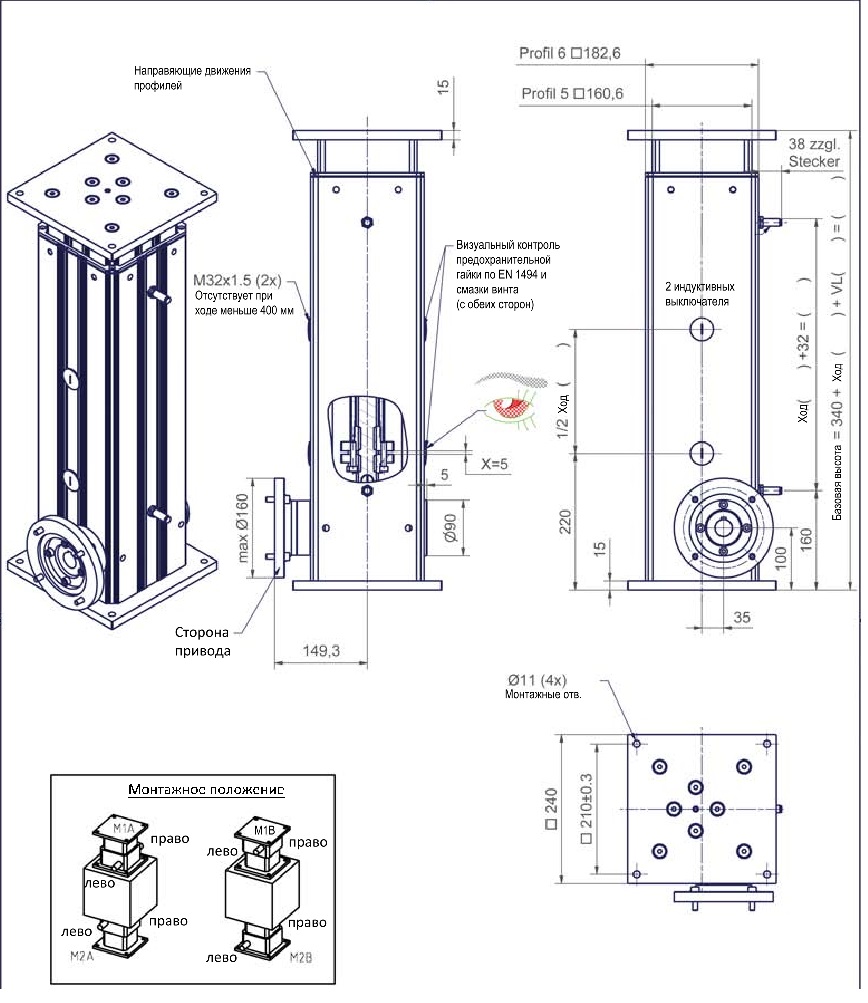

По схеме 1.1
Телескопические направляющие
профиль 5=161х161мм,
профиль 6=183х183 мм
Профили установлены без зазоров,
Привод : М3-2
Подъемный домкрат на шарико-винтовой передаче с шагом 10 мм,
Передаточное отношение :i=6:1,
мотор 90S4, 1,1 кВт, 1500 об/мин, B14 с тормозом,
Сторона привода : справа и слева
Скорость V=1,5 м/мин
нагрузка 10000 Н, скорость 25 мм/сек при 1500 об/мин.,
Высота подъема 400 мм,
базовая длина 750 мм,
верхняя платформа алюминий 240х240х20,
нижняя платформа 240х240х20,
Положение при монтаже M1A, со встроенными (индуктивными) концевыми выключателями IB 120125 , стабильно установленными для верхнего и нижнего крайнего положения без стопорной гайки ED max 15%
Для установления стопорной гайки требуется удлинение мин.10 мм |
|
|
